火災報警系統，包含火災檢測以及消防聯動?，F(xiàn)在大型的水泥廠都具備有設備監控室，監控室內有獨立的視頻監控，同時還有報警系統組態SCADA以及現場的HMI、PLC設備，負責接收現場報警開關信號，溫度信號，以及其他煙霧探測器的輸出信號，然后控制輸出點執行聲光報警等。以上是傳統的方案，那如何把這個兩個方案整合到一個系統中，并且能夠?qū)崿F(xiàn)遠程手機APP監控一體化，實時接收報警信息，查看現場各監控點視頻呢？海為提供了火災報警一體化解決方案，讓多個系統變成一個系統，方便管理，實時獲取現場信息。

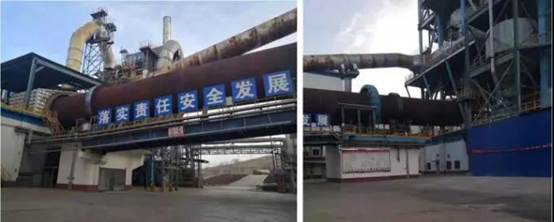

圖1 水泥廠（局部）

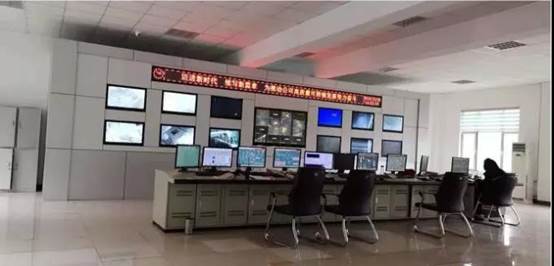

圖2 水泥廠監控中心
一、選型配置
1、工業觸控一體機P17：
● 17" TFT，1280×1024，Intel Bay Trail J1900 4- 核處理器
● 支持VGA 和HDMI 輸出，選配WIFI
● Linux系統，24 小時不間斷運行
● 內置Haiwell Cloud SCADA 軟件，支持手機APP遠程控制，網頁遠程訪問。
● 支持手機APP報警信息推送。如果在APP沒有打開的情況下，系統會以短信形式，把報警消息發送到機主和管理員手機。
2、云攝像機：CTQ5X，壁掛式云攝像機。
● 200萬像素 1080P 6mm 水平視場角:51°對角62° 距離38m 紅外夜視50米
● IP66 RJ45（10/100MB）帶wifi 支持SD卡（含電源、支架）。
● 內置視頻流云服務，集成海為云功能，支持手機遠程實時監控。
3、PLC：T32S2R+S08AI
● T系列標準型PLC，可擴展7個模塊，自帶一個RS232，一個RS485口；
● 支持2路200K高速脈沖輸入，2路200K高速脈沖輸出。
● 程序永久保存，程序容量48K，指令豐富，完全滿足現場邏輯控制需求。
● 模擬量不用寫任何轉化程序?，F(xiàn)場溫度、探測器信號采集所見即所得。
二、現場組網

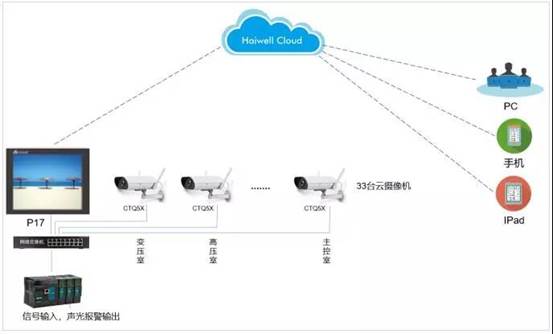

圖3 監控系統拓撲圖
三、攝像頭HMI配置介紹
● 攝像頭上電，能上網的網線插入攝像頭網口，此時攝像頭自動獲取IP，上網成功。
● 每個攝像頭出廠的時候都有一個序列號和驗證碼。
● 打開海為HMI編程軟件-進入外設-攝像頭-增加外設，在新增加的攝像頭中填入驗證碼和序列號即可。
● 在編輯畫面中，高級控件-攝像頭操作，綁定建好的攝像頭，下載程序屏上網，手機即可遠程訪問。
● IPC上連接的攝像機數量沒有限制
● 手機APP上可以遠程查看現場攝像機監控，視頻流暢。
四、現場控制照片

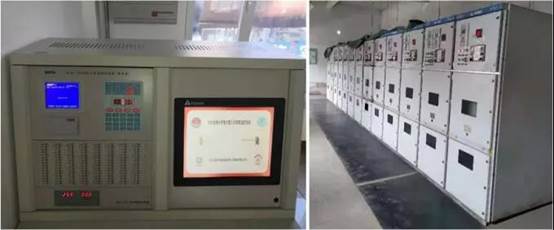

圖4 IPC工控機與電力室

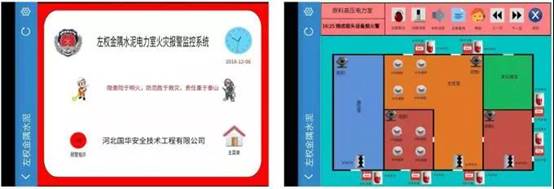

圖5 手機APP監控P17工控機畫面

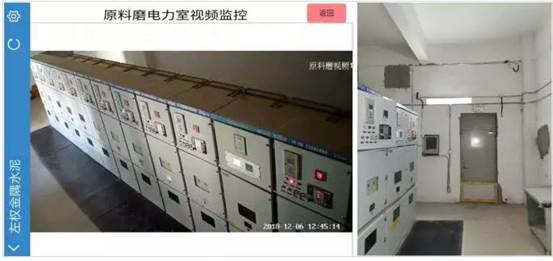

圖6 手機APP視頻監控與現場云攝像機安裝圖
五、方案優勢與總結
● IPC帶6個串口，兩個以太網口，豐富的通訊接口能滿足現場通訊控制需求。
● IPC支持海為云平臺，智能管理，支持云端/ 手機端訪問控制，操作性強；IPC缺省為Linux系統，響應速度快。
● A/B Key 安全機制，集成Haiwell Cloud云服務、內置Haiwell 云引擎；讓訪問安全可靠，讓遠程安全放心。
● 海為HMI、IPC上連接的攝像機數量沒有限制。
● 把傳統的監控系統與工業控制系統合二為一，這樣不僅能遠程監控設備參數，還能實時查看分布監控的現場視頻。
